--Kuntong坤通KTM-ENC-UHD4H系统简介

　　Kuntong坤通KTM-ENC-UHD4H系统简介说明：

一、系统使用介绍

　　嵌入式直录播一体机使用Linux操作系统，系统的使用环境二选一：

　　1、液晶显示器一台(带HDMI输入)，搭配鼠标键盘可进行本地实时导播管理。

　　2、Windows系统电脑一台可进行远程WEB界面操作管理（推荐）。

二、系统注意事项

　　嵌入式直录播一体机是精密的系统类设备，为避免由于安装、调试、使用等人为因素引起的故障或损坏，特作以下重要提示，请安装和使用本产品的相关人员认真阅读：

　　1.在安装使用前，须仔细阅读产品使用手册;

　　2.本产品的电源或者配套电源适配器输入都为19V；在接通电源之前，务必检查确认当地的电源是否与之匹配；

　　3.请不要擅自拆卸本产品，由于用户自行拆卸造成的损坏不属于保修范围；

　　4.当液体掉落到产品机身时，应立即关闭电源停止使用，待风干或擦拭干净后再次使用；

　　5.请不要在超出本产品限定的温度以及电源规格的条件下使用。

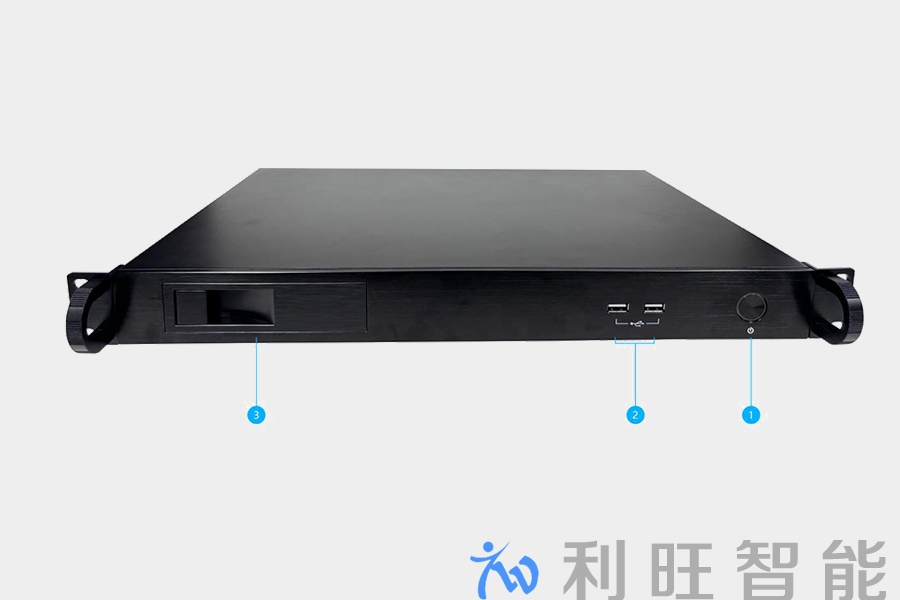

三、系统硬件接口说明

　　硬件接口说明：

　　1.电源开关 ---- 电源开关按钮（按3秒开机）

　　2.USB 2.0接口*2 ---- 2路USB接口，可外接 USB 鼠标、键盘、U 盘等设备

　　3.可插拔硬盘托架 ---- 3.5寸机械硬盘托架

　　4.19V DCIN ---- DC19V 电源输入接口

　　5.RS232-1 ---- RS-232串口,可用于连接外置跟踪设备、PTZ 摄像机、导播键盘等

　　6.LAN ---- 千兆 RJ45 网络接口

　　7.LINE IN*4 ---- 3.5mm左右声道音频输入接口

　　8.LINE OUT*2 ---- 3.5mm左右声道音频输出接口

　　9.HDMI OUT*2 ---- HDMI OUT1信号输出接口(电影画面)，HDMI OUT2信号输出接口(本地导播界面)

　　10.UVC ---- UVC接口可输出USB信号的音视频3

　　11.USB 3.0 ---- USB 3.0 接口，可外接 USB 鼠标、键盘、U 盘等设备

　　12.HDMI IN*4 ---- 4路HDMI信号输入接口（都支持4KP30）

　　13.RS232-2_3 ---- 2路RS-232串口,可用于连接外置跟踪设备、PTZ 摄像机、导播键盘等

　　14.接地 ---- 接地保护螺丝
