思科网真系统 Codec C90

Cisco TelePresence® 产品组合通过网络营造沉浸式的面对面交流体验，使您以前所未 有的方式与他人协作。技术与设计的强大组合让您和远程与会者感觉犹如同处一室，思 科网真产品组合可能会大幅提高生产效率并改变您的企业。许多企业已经开始将其用于 控制成本、更快地进行决策、改善客户亲密度、妥善利用稀缺资源以及加快将产品推向 市场的速度。

产品概述

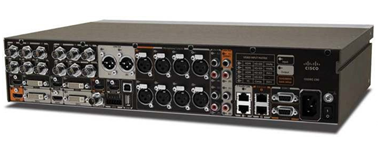

思科网真系统 Codec C90 是现有强大、灵活的网真和协作引擎，可提供清晰的 1080p 高清端到端视频、高清 协作以及高清嵌入式思科网真 MultiSite 功能 (MultiSite)。提供比以往更多的输入和输出接口，具有无限的集成可能。

思科网真系统 Codec C90 特点

特点总结

设计特点

 ● 性能好、功能强的编解码器，可提供极致的视频和音频质量

 ● 2 个机架单元 (2RU) 高，机架式安装，随附机架安装解决方案

 ● 专业级连接器

 ● 无与伦比的质量和灵活性

 ● 符合标准的 1080p 解决方案，能与基于标准的视频设备兼容，且不影响功能发挥

应用特点

 ● 1080p30 全高清嵌入式 MultiSite 功能，支持独立转码

 ● 借助 5 个同步视频输入端口，几乎可进行任何协作

 ● 使用 1080p30 和 WUXGA 实现高清协作*

 ● 通过一键式操作 (OBTP) 召开会议

 ● 无限集成空间

 ● 沉浸式网真和协作工作室、会场、礼堂、教育和远程医疗应用环境的理想之选

性能特点

 ● 佳分辨率高达 1080p

 ● H.323/SIP 高达 6 Mbps（点对点）；总 MultiSite 带宽高达 10 Mbps

 ● 接口多可直接连接 12 个高清视频源和八个麦克风

 ● 全双工音频，提供高品质立体声

 ● 完整应用程序编程接口 (API)

 ● 能够充分利用 Cisco  网真整体解决方案管理、转码高清 MultiSite、录制和流媒体、Multiway

 以及防火墙穿越功能

 ● 采用思科网真 ClearPath 丢包保护技术，确保佳体验

 ● 原生支持 Cisco Unified Communications Manager（需要 Cisco Unified Communications Manager

 8.6 或以上版本）

产品功能

规格 说明

交付系统完整组件：

 ● 视频会议编解码器、无线遥控器、机架安装导轨、局域网线缆及电源线

带宽

 ● H.323/SIP 高达 6 Mbps（点对点）

 ● 总 MultiSite 带宽高达 10 Mbps

防火墙穿越

 ● 思科网真 Expressway 技术

 ● H.460.18 和 H.460.19 防火墙穿越

视频标准

 ● H.261、H.263、H.263+ 和 H.264

视频特点

 ● 真正的 16:9 宽屏

 ● 高级屏幕布局

 ● 智能视频管理

 ● 本地自动布局

 ● 九个嵌入式独立视频合成器—每个合成器既能用于各路输出，也能用于各个编码器

视频输入（13 路输入） 四路 HDMI 输入：支持的格式：

 ● 1920 x 1080@60 Hz 和 59.94 Hz (1080p60)

 ● 1920 x 1080@50 Hz (1080p50)

 ● 1920 x 1080@30 Hz 和 29.97 Hz (1080p30)

 ● 1920 x 1080@25 Hz (1080p25)

 ● 1920 x 1080@24 Hz 和 23.97 Hz (1080p24)

 ● 1280 x 720@60 Hz 和 59.94 Hz (720p60)

 ● 1280 x 720@50 Hz (720p50)

 ● 720 x 480@60 Hz 和 59.94 Hz (480p60)

 ● 640 x 480@60 Hz (480p60)

 ● 1600 x 1200@50 Hz 和 60 Hz (UXGA)

 ● 1280 x 1024@60 Hz 和 75 Hz (SXGA)

 ● 1024 x 768@60 Hz、70 Hz、75 Hz 和 85 Hz (XGA)

 ● 800 x 600@56 Hz、60 Hz、72 Hz、75 Hz 和 85 Hz (SVGA)

 ● 1920 x 1200@50 Hz 和 60 Hz (WUXGA)

 ● 1680 x 1050@60 Hz (WSXGA+)

 ● 1440 x 900@60 Hz (WXGA+)

 ● 1280 x 768@60 Hz (WXGA)

 四路 HD-SDI 输入：支持的格式：

 ● 1920 x 1080@30 Hz (1080p30)

 ● 1920 x 1080@25 Hz (1080p25)

 ● 1280 x 720@60 Hz (720p60)

 ● 1280 x 720@50 Hz (720p50)

 ● 1280 x 720@30 Hz (720p30)

 ● 1280 x 720@25 Hz (720p25)

规格 说明

 两路 DVI-I 输入：支持的格式：

 模拟 (VGA)：

 ● 1920 x 1080@60 Hz (1080p)

 ● 1280 x 720@60 Hz (720p)

 ● 1600 x 1200@60 Hz (UXGA)

 ● 1280 x 1024@60 Hz 和 75 Hz (SXGA)

 ● 1280 x 960@60 Hz

 ● 1024 x 768@60 Hz、70 Hz、75 Hz 和 85 Hz (XGA)

 ● 1920 x 1200@50 Hz (WUXGA)

 ● 1680 x 1050@60 Hz (WSXGA+)

 ● 1440 x 900@60 Hz (WXGA+)

 ● 1280 x 800@60 Hz (WXGA)

 ● 1280 x 768@60 Hz (WXGA)

 模拟 (YPbPr)：

 ● 1920 x 1080@60 Hz (1080p60)

 ● 1920 x 1080@50 Hz (1080p50)

 ● 1920 x 1080@30 Hz (1080p30)

 ● 1920 x 1080@25 Hz (1080p25)

 ● 1280 x 720@60 Hz (720p60)

 ● 1280 x 720@50 Hz (720p50)

 ● 1280 x 720@30 Hz (720p30)

 ● 720 x 576@50 Hz (576p50)

 ● 720 x 480@60 Hz (w480p60)

 数字 (DVI-D)：

 ● 与 HDMI 相同，参考上述内容

 两路 YPBPR 输入（BNC 连接器），支持的格式：

 ● 与 DVI-I 相同，模拟 (YPbPr)，参考 上述内容

 一路 S-VIDEO/Composite 输入（BNC 连接器）：

 ● PAL/NTSC

 ● 扩展显示识别数据 (EDID)

视频输出（五路输出） 两路 HDMI 输出，两路 DVI-I 输出：支持的格式：

 ● 1920 x 1080@60 Hz (1080p60)

 ● 1920 x 1080@50 Hz (1080p50)

 ● 1280 x 720@60 Hz (720p60)

 ● 1280 x 720@50 Hz (720p50)

 ● 1600 x 1200@60 Hz (UXGA)

 ● 1280 x 1024@60 Hz (SXGA)

 ● 1024 x 768@60 Hz (XGA)

 ● 800 x 600@60 Hz (SVGA)

 ● 640 x 480@60 Hz (VGA)

 ● 1920 x 1200@60 Hz (WUXGA)

 ● 1360 x 768@60 Hz

 ● 1366 x 768@60 Hz

 ● 1280 x 768@60 Hz (WXGA)

 ● PAL/NTSC

 ● VESA 监控电源管理

 ● 扩展显示识别数据 (EDID)

 一路 Composite 输出（BNC 连接器）：支持的格式：

 ● PAL/NTSC

 ● VESA 监控电源管理

规格 说明

实时视频分辨率（编码和解码）

 ● 176 x 144@30 帧/秒 (fps) (QCIF)

 ● 352 x 288 @ 30 fps (CIF)

 ● 512 x 288 @ 30 fps (w288p)

 ● 576 x 448 @ 30 fps (448p)

 ● 768 x 448 @ 30 fps (w448p)

 ● 704 x 576 @ 30 fps (4CIF)

 ● 1024 x 576 @ 30 fps (w576p)

 ● 1280 x 720 @ 30 fps (720p30)

 ● 1920 x 1080@30 fps (1080p30)**

 ● 640 x 480@30 fps (VGA)

 ● 800 x 600@30 fps (SVGA)

 ● 1024 x 768@30 fps (XGA)

 ● 1280 x 1024@30 fps (SXGA)

 ● 1280 x 768@30 fps (WXGA)

 ● 1440 x 900@30 fps (WXGA+)

 ● 1680 x 1050@30 fps (WSXGA+)

 ● 1600 x 1200@30 fps (UXGA)**

 ● 1920 x 1200@25 fps (WUXGA)**

 ● 512 x 288@60 fps (w288p60)

 ● 768 x 448@60 fps (w448p60)

 ● 1024 x 576@60 fps (w576p60)

 ● 1280 x 720@60 fps (720p60)**

 ● 720p30（768 kbps 时）

 ● 720p60（1152 kbps 时）

 ● 1080p30（1472 kpbs 时）

音频标准

 ● G.711、G.722、G.722.1、64 kbps 和 128 kbps MPEG4 AAC-LD 及 AAC-LD 立体声

音频特点

 ● CD 音质 20 kHz 单声道和立体声

 ● 八个独立的音响回音消除器

 ● 八端口音频混音器

 ● 自动增益控制 (AGC)

 ● 自动降噪

 ● 主动唇音同步

音频输入（14 路输入）

 ● 八个麦克风，48V 幻像供电，XLR 连接器，每个麦克风配有独立的回音消除器和降噪；所有麦克风 都可设置平衡线路电平

 ● 两个 RCA/Phono，线路电平：立体声 PC 输入

 ● 两个 RCA/Phono，线路电平：立体声辅助/DVD 输入

 ● 两路 HDMI，数字：立体声 PC/DVD 输入

音频输出（八路输出）

 ● 两路 XLR，平衡线路电平，以及立体声主音频

 ● 两路 RCA/Phono，线路电平，立体声主音频，可配置为 S/PDIF

 ● 两路 RCA/Phono，线路电平，立体声录制设备

 ● 一路 HDMI，数字，立体声主音频

 ● 一路 HDMI，数字，立体声录制设备

双视频流

 ● H.239 (H.323) 双流

 ● BFCP (SIP) 双流

 ● 支持来自任意站点的 MultiSite

 ● 支持高达 1080p30/WUXGA 的分辨率，独立于主视频流分辨率

多点支持

 ● 四路嵌入式 SIP/H.323 多点会议，参考 MultiSite

 ● 支持思科网真 Multiway（需要 Cisco TelePresence Video Communication Server [Cisco VCS] 和 网真 MCU）

 ● 能够参加托管于思科网真多点交换机 (CTMS) 的多点会议

规格 说明

Multisite 特点（嵌入式多点）

 ● 四路 1080p30 高清 SIP/H.323 MultiSite

 ● 完全独立的音频和视频转码

 ● MultiSite CP 中的独立画面布局（通过 SelfView 查看外发视频）

 ● 同一会议支持 H.323/SIP/VoIP

 ● 支持任意与会者的演示 (H.239/BFCP)，分辨率高达 1080p30/WUXGA

 ● 佳效果（自动 CP 布局）

 ● 来自任意站点的 H.264、加密和双流

 ● IP 降速

 ● 拨入与拨出

 ● 附加电话呼叫（无需许可证）

 ● 会议速率高达 10 Mbps

协议

 ● H.323

 ● SIP

嵌入式加密 ● H.323/SIP 点对点呼叫和多点呼叫

 ● 基于以下标准：H.235 v3 和高级加密标准 (AES)

 ● 密钥自动生成和交换

 ● 在双流和 MultiSite 中受支持

IP 网络特点

 ● DNS 服务配置查询

 ● 差分服务的服务质量 (QoS)

 ● IP 自适应带宽管理（含流量控制）

 ● 自动网守发现

 ● 动态播放和唇音同步缓冲

 ● 基于 H.323 的 H.245 DTMF 拨号音

 ● 通过 NTP 提供日期和时间支持

 ● 基于丢包的降速

 ● URI 拨号

 ● TCP/IP

 ● DHCP

 ● 802.1x 网络身份验证

 ● 802.1Q 虚拟局域网

 ● 802.1p（QoS 和服务类别 [CoS]）

 ● ClearPath

Cisco Unified Communications Manager（需要 Cisco Unified

Communications Manager 8.6或以上版本）

 ● 本地注册 Cisco Unified Communications Manager

 ● 基本的 Cisco Unified Communications Manager 调配

 ● Cisco Unified Communications Manager 固件升级

 ● 思科发现协议和 DHCP 选项 150 支持

 ● 基本的电话功能（例如暂候/恢复/转接以及企业目录查询）

IPv6 网络支持

 ● 对于 H323 和 SIP 的单一调用栈支持

 ● 用于 DHCP、安全外壳 (SSH)、HTTP、安全 HTTP (HTTPS)、DNS 和差分服务 (DiffServ) 的双栈

IPv4 和 IPv6

 ● 支持静态和自动配置（无状态地址自动配置）

安全功能

 ● 通过 HTTPS 和 SSH 进行管理

 ● IP 管理密码

 ● 菜单管理密码

 ● 禁用 IP 服务

 ● 网络设置保护

网络接口

 ● 两个独立的局域网/以太网 (RJ-45) 10/100/1000 Mbit 接口

其他接口

 ● USB 主机，留作将来备用

 ● USB 设备，留作将来备用

 ● GPIO*

规格 说明

思科网真精密高清摄像头 (1080p)

 ● 1/3 英寸 CMOS

 ● 12 倍变焦

 ● +15°/-25° 倾角，+/- 90° 平移角度

 ● 43.5° 垂直视角

 ● 72°   水平视角

 ● 对焦距离：0.3m-无限远

 ● 1920 x 1080 像素渐进式 @ 60fps

 ● 其他支持的格式（可通过 Dip 开关进行配置）：

 ● 1920x1080@60fps（仅限 HDMI 接口）

 ● 1920x1080@50fps（仅限 HDMI 接口）

 ● 1920x1080@30fps

 ● 1920x1080@25fps

 ● 1280x720@60fps

 ● 1280x720@50fps

 ● 1280x720@30fps

 ● 1280x720@25fps

 ● 自动或手动变焦、亮度调节和白平衡

 ● 远端摄像头控制

 ● 支持镜头级联（Visca 协议摄像头）

 ● 双 HDMI 和 HD-SDI 输出

 ● 支持倒置安装，可自动翻转画面

系统管理

 ● 支持思科网真管理套件

 ● 通过嵌入式 SNMP、Telnet、SSH、XML 和 SOAP 进行全面管理

 ● 远程软件上传：通过 web server、SCP、HTTP 和 HTTPS

 ● RS-232 用于本地控制和诊断

 ● 遥控器和屏幕菜单系统

目录服务

 ● 支持本地目录（我的联系人）

 ● 企业目录

 ● 使用支持 LDAP 和 H.350 的服务器目录，可以无限制输入（需要思科网真管理套件）

 ● 企业目录可以无限制输入（通过思科网真管理套件）

 ● 本地目录可输入 200 个号码

 ● 已接来电

 ● 已拨电话

 ● 未接来电及其日期和时间

功率

 ● 自动适配电源

 ● 100-240 VAC，50/60 Hz

 ● 编解码器和主摄像头的大功率为 175 瓦

工作温度和湿度

 ● 0° 至 35°（32°F 至 95°F）环境温度

 ● 10% 至 90% 相对湿度 (RH)

存储和运输温度

 ● 相对湿度为 10% 至 90%（非冷凝）时，温度为 -20°C 至 60°C（-4°F 至 140°F）

尺寸

 ● 长度：17.36 英寸 （44.1 厘米）

 ● 高度：3.67 英寸 （9.3 厘米）

 ● 深度：11.8 英寸 （30 厘米）

 ● 重量：11.22 磅（5.1 千克）
