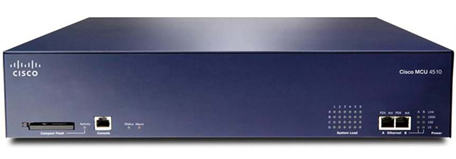

产品概述
Cisco TelePresence® MCU 4500 系列是行业领先的全高清多媒体会议网桥。此系列凭借其易于使用、 功能齐全的管理界面来提供出色的视听效果。兼容所有主要供应商的终端，根据用户对容量和性能需求匹配不同的 型号，为用户提供佳的应用体验。
功能和优点
设计特点
● 基于标准，兼容所有主要供应商的终端
● 多支持 40 个视频端口和 40 个音频端口
● 拥有 50 多种自定义布局
● 全面的宽带音频支持
● 支持会话发起协议 (SIP) 终端和 H.323 终端
● 支持思科网真 PacketSafe 技术，该技术可大程度地降低网络丢包的影响
● 外形小巧：仅两个机架单元 (2RU) 高（即 19 英寸）机架安装型
应用特点
●支持思科网真 ConferenceMe
● ClearVision 技术可以将标清 (SD) 分辨率提升至 4 倍
● 与思科网真管理套件集成
● 透过 Cisco TelePresence ISDN 网关，提供与 ISDN 网络的完全互操作性
● 兼容 Microsoft Office Communications Server
● 完全集成化设计，具有内置的网守和流媒体服务器
● 支持思科网真 Multiway 技术
性能特点
● 可在每个端口上实现高清连续呈现
● 思科网真全编全解技术，确保每位与会者均获得佳视频体验
● 恒定的高容量
● 每个终端的带宽高支持 4 Mbps
● 视频分辨率高支持 1080p 30 fps 和 720p 60fps
型号
连续呈现视频与会者（对称）
具有 1080p30 HD+ 容量选件
语音与会者
单播*/组播
CTI-4505-MCU-K9
12 x 720p30
6 x 1080p30 或 720p60
12 x 1080p30
12
24/无限制
CTI-4510-MCU-K9
20 x 720p30
20 x 1080p30
20
40/无限制
10 x 1080p30 或 720p60
CTI-4515-MCU-K9
30 x 720p30
15 x 1080p30 或 720p60
30 x 1080p30
30
60/无限制
CTI-4520-MCU-K9
40 x 720p30
40 x 1080p30
40
80/无限制
20 x 1080p30 或 720p60
* 单播流的大数目取决于网络拓扑。使用网络会议选项功能时，思科网真 MCU 4515 和思科网真 MCU 4520 支持 的单播流的大数目为 50。
产品规格
产品兼容性
● 基于标准，兼容所有主要供应商的终端
通用代码转换和视频速率转换
● 同一个会议中同时支持高清和标准清
● 每个会话都会针对音频和视频自动进行代码转换和视频速率转换
● 任何带宽、分辨率、视频或音频编解码器都可用于同一会议中
● 每个与会者独立编解码
流视频
● 内置流媒体服务器
● 可使用 Windows Media Player、RealPlayer 或 QuickTime 进行查看
● 幻灯片流（H.239 和虚拟网络计算 [VNC]）
● 文本聊天
● 单播和组播
● 用户数据报协议 (UDP)、TCP 或 HTTP
● 可独立选择带宽和编解码器
本地化和自定义
● 自定义交互式语音应答 (IVR)/自动总机音频提示和图片
● 可上载的多语言支持
● Unicode 会议和站点名称
内置网守
● 解析 E.164 号码
● 注册会议、终端和网关
● 可注册多达 25 台设备
内置 Web 服务器
● 全方位配置、控制和监控系统及会议
多点控制单元 (MCU) 功能
● 从 W eb 服务器进行呼入或呼出
● 独立操作，或配合网闸操作均可
● 可配置的音频和视频自助会议模式
● 所有端口均采用高级分屏显示
● 自动选择佳布局
● 终端利用遥控器或网页选择各自的布局
● 50 多种定制布局
● 宽屏 (16:9) 支持
● 利用遥控器或语音激励方式大屏显示发言人
● 通过网页或管理应用分配发言权。
● 采用远程控制或 W eb 创建远端摄像头控制通道
● 站点的文本识别
● 面向单一或全部站点发送屏幕文字信息
● 内建会议预约排程软件
● 按需会议和自发会议
● 支持 H.239 的双视频流
● 演示模式：使用 VNC™ 从 PC 显示幻灯片
● 在网页上预览会议或特定摄像头
● W eb 会议选项—无终端设备用户仍可交互
● 可为音频与会人员加载图像
● 支持 IP 与传统 PBX 的视频连接
● Multiway™ —支持腾博视频终端发起点对点的多方呼叫
内容特点
● 演示模式：可以使用 VNC 添加 PC 中的幻灯片。
● 使用 H.239 和 BFCP 内容共享的双视频流
● 自动内容移交
● 宽屏 (16:9) 支持
● 四种内容模式：混合、直通、转码以及主视频
● H.264 中高达 1080p
● H.263 中高达 720p
● 直通内容选件可使容量大化
● 针对互操作性的内容转码
● 没有内容支持的与会者可以主视频接收转码内容
思科网真 Conferenceme
● 视频、音频和内容共享：
● 多个布局
● 友好的防火墙
● 每位参与者的独立转码
● 多可同时连接 12 个
● 客户端计算机要求：请参见您 PC 的系统要求以及思科网站支持部分下经验证的网络摄像头列表。
高清性能
● 主视频高达 1080p30fps 和 720p60fpsH.2644 Mbps 连续呈现
● 全面的高清晰度音频编解码器
● 内容视频高达 1080p
语言
● 英语是标准语言，也可选择将其他语言包加载到系统中
带宽
● 对于所有会议模式中的各个站点（包括高级连续呈现），在 H.263 和 H.264 中高达 4 Mbps
视频标准
● H.261、H.263、H.263+、H.263++ 和 H.264
视频分辨率
● 从 QCIF 到 1080p (1920 x 1080)，包括交错式 iCIF 和 iSIF
● 4:3 和 16:9 宽高比
帧速率
● 高每秒 60 帧
音频标准
● G.711、G.722、G.722.1、G.723.1、G.728、G.729、MPEG-4 AAC-LC、MPEG-4 AAC-LD 和
Polycom Siren14/G.722.1 Annex C
音频特点
● 宽带音频混合
● 内置和可上载的语音提示
● 使用网页来实现自动增益控制、可调增益、电源指示和独立的音频静音
协议
● H.323、SIP、H.235（高级加密标准 [AES]）、安全实时传输协议 (SRTP)、传输层安全 (TLS)、 H.239（双视频）、VNC、二进制层控制协议 (BFCP)、H.243（椅子控制）、FTP、实时传输协 议 (RTP)、实时流协议 (RTSP)、HTTP、安全 HTTP (HTTPS)、动态主机配置协议 (DHCP)、 简单网络管理协议 (SNMP)、网络时间协议 (NTP)、IPv4 和 IPv6
服务质量 (QoS)
● 可配置差分服务代码点 (DSCP) 或服务类型 (ToS)/IP 优先级
安全功能
● 针对各用户的七级访问权限和特权
● 严格的密码策略
● 受个人标识号 (PIN) 保护的会议
● 通过遥控器、Web 界面或管理应用程序来执行会议锁定
● 安全的非 PC 硬件和操作系统
● AES 加密，128 位密钥，H.235
● SIP 加密
● TLS 证书验证
● 视频防火墙选件 - 第二个以太网端口
● 审核日志
● 静态 ARP
接口
● RJ-45 以太网，10/100/1000 Mbps 全双工/半双工，手动或自动传感
● RJ-45 串行端口
● CompactFlash 插槽
● 39 个状态指示灯
系统管理
● XML - RPC 管理应用编程接口 (API)
● 通过嵌入式 Web 服务器进行管理
● 用于本地控制和诊断的 RS-232 端口
● 用于诊断的系统日志
● 可配置的事件日志和完整 H.323 以及 SIP 解码
● 配置备份到网络
● 通过以太网或 CompactFlash 执行安全升级
● 呼叫详情记录 (CDR)
● SNMP
网络恢复能力
● 思科网真 Packet Safe 技术提供智能降速、数据包定步和丢包隐藏功能，有助于确保提供优质的试听 效果
● 动态震荡缓冲
● 备用网守
● 针对 SIP 的 DNS SRV 故障切换
物理尺寸（长 x 宽 x 深）
● 物理尺寸：3.43 x 17.4 x 19.25 英寸（8 7 x 442 x 489 毫米）(2RU)
● 19 英寸机架安装型（提供套件）或独立式
重量
● 33 磅（15 千克）
电源
● 100-240 VAC，50/60 赫兹
● 2684 BTU/h（787瓦）大散热量
环境数据
● 工作温度 32°F 至 95°F（0°C 至 35°C）环境温度
● 相对湿度低于 95%（非冷凝）
审批与标准
● 欧洲安全标准：EN 60950-1
● 美国/加拿大安全标准：UL 60950-1
● CB，CE
● EMC：
● EN55022 A 类；EN61000-3-2；EN61000-3-3；EN55024：EN61000-4-2、-3、-4、-5、-6、-11；
FCC 第 15 部分 A 类；VCCI A 类；AS/NZS 3548；CCC：GB4943、GB9254；YD/T993
● NAL 证书（中国）
● 符合 RoHS 规范
● 合规型号：MCU 4505
● MCU 4510
● MCU 4515
● MCU 4520
