Kuntong坤通 KTM-VSP-0812高清拼接处理器《产品使用说明之处理器连接和输出设置》

　　杭州利旺智能科技有限公司全新推出的Kuntong坤通 KTM-VSP-0812高清拼接处理器，与以往的矩阵产品都有所不同，今天我们不谈特别之处，先来看看这款产品的产品使用说明的处理器连接设置和输出设置吧！

　　1. 处理器连接设置

　　1.1连接处理器

　　设置好控制通道后，点击“连接处理器”，如果断开处理器，则点击“断开处理器”。

　　2.输出设置

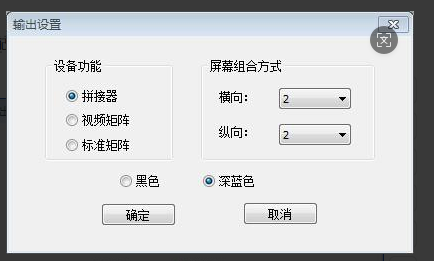

　　2.1拼接器屏幕设置：在设备功能中选择拼接器，屏幕排列方式按实际项目设置，例：

　　两行两列的屏幕设置为横向：2，纵向：2；

　　2.2矩阵屏幕设置：在设备功能中选择视频矩阵，屏幕排列方式按实际项目设置，例：

　　两行两列的屏幕设置为横向：2，纵向：2。

　　在配置屏幕对话框中还可以设置屏幕底色，可设置为黑色或深蓝色

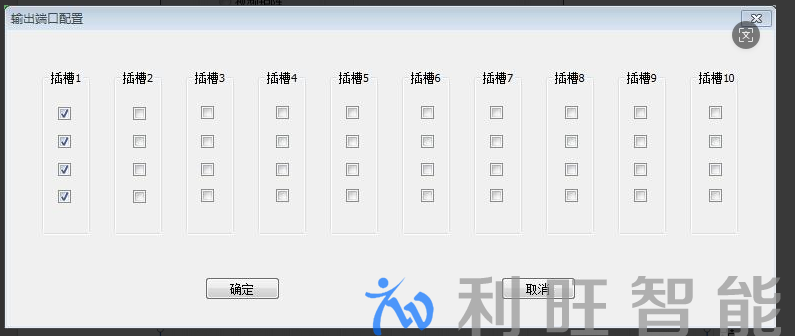

　　在点击“确定”后，会跳出输出端口配置对话框，如下图：

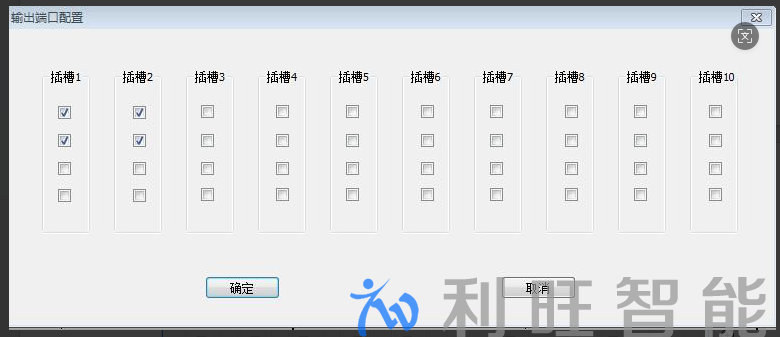

　　上图所示为2X2屏幕设置（一块输出板卡配置），此设置保证插槽1中四个端口连接四块屏幕，应用中如果需要也可增加一块输出板卡，一个卡槽连接2块屏幕，如下图设置：

　　输出端口可根据实际应用间隔设置。
